Средняя волна 640 × 512 (15 мкм) инфракрасная фокальная плоскость детектор

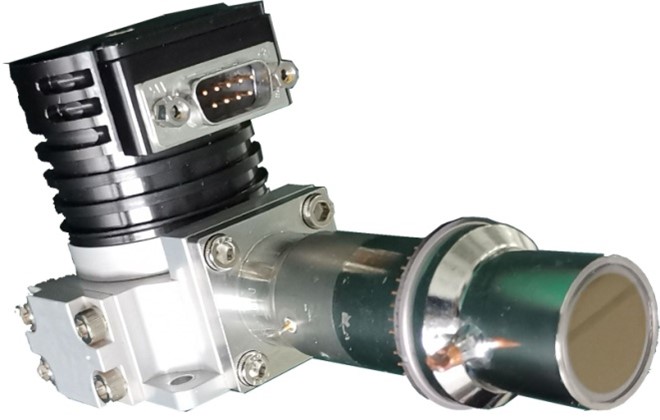

Функция средневолнового детектора фокальной плоскости 640 × 512INSB состоит в том, чтобы преобразовать полученное инфракрасное радиационное изображение в электрический сигнал, а также процесс и прочитать сигнал массива. Он завершает функцию фотоэлектрического преобразования инфракрасного сигнала. Расстояние центра пикселей составляет 15 мкм × 15 мкм, материал чипа представляет собой антимонид индий (INSB), а полоса отклика обнаружения составляет 3,6 мкм ～ 4,8 мкм. IDDCA в основном состоит из двух частей: 640 × 512 инфракрасной сборочной детектора с фокальной плоскостью (DDA) и интегрированного холодильника Стирлинга (холодильник). Детектор весит менее 650 г.
Модель № | FS-640 Тепловой детектор |
Размер массива | 640 × 512 |
Пиксельное центральное расстояние | 15 мкм × 15 мкм |
Полярность | П на н |
F-Number | 2,4,5,5 настраиваемых |
Заряда емкость | Режим ITR: 7,2me- IWR Режим: 4,85me- |
Рабочий режим | Снимок |
Количество выходных каналов | 1, 2, 4 необязательно |
Выходной сигнал | 2,1 В (1,2 ± 0,1 В ～ 3,3 ± 0,1 В) |
Тактовая частота | ≤6 МГц |
Скорость считывания | ≤12 МГц |
Частота кадров | ≤12 0 Гц |
Динамический диапазон | ≥70 дБ |
Netd | ≤18 мк (20 ℃, полупроличная) |
Охлаждение время начала | ≤5,5min@23℃2℃; ≤7min@71 ℃ ± 2 ℃; ≤5,5min@-55℃2℃; |
Максимальное энергопотребление | ≤15 Вт (диапазон полной температуры) |
Устойчивое государственное энергопотребление | ≤10 Вт (диапазон полной температуры) |
Минимальный размер окна | ≥4 столбцов × 4 ряда (единый выход) ≥8 столбцов × 4 ряда (двойной выход) ≥16 столбцов × 4 ряда (четырехсторонний выход) |
